Как выбрать зарядное устройство для литиевых аккумуляторов? Руководство по избежанию ошибок и практические советы

Выбор неправильного зарядного устройства для литиевых батарей может сократить срок службы батареи, снизить производительность устройства или даже создать угрозу безопасности. Поскольку цены на зарядные устройства варьируются от десятков до тысяч юаней, разница в качестве значительна. Многие покупатели ориентируются только на цену или мощность, игнорируя при этом совместимость напряжения, профили зарядки, сертификаты и системы защиты.

В этом руководстве объясняется, как правильно выбрать зарядное устройство для литиевой батареи, включая соответствие напряжения, расчет тока, сертификацию, сценарии применения и рекомендации по выбору OEM-производителей.

Быстрый ответ: как выбрать зарядное устройство для литиевой батареи?

Чтобы правильно выбрать зарядное устройство для литиевой батареи:

1. Сопоставьте выходное напряжение зарядного устройства с напряжением аккумуляторной батареи.

2. Выберите зарядный ток в пределах 0,5–1С от емкости аккумулятора.

3. Обеспечьте режим зарядки CC/CV (постоянный ток/постоянное напряжение).

4. Проверьте сертификаты безопасности (UL, CE, CCC, DOE Level VI).

5. Выберите правильный метод охлаждения и функции защиты (OVP, OCP, OTP, SCP).

Что такое зарядное устройство для литиевых батарей?

Зарядное устройство для литиевых батарей — это устройство преобразования энергии, разработанное специально для литий-ионных, литий-полимерных и LiFePO4 аккумуляторных систем. Он преобразует входной переменный или постоянный ток в стабильное напряжение и ток, подходящий для зарядки литиевой батареи.

В отличие от стандартных адаптеров питания, литиевые зарядные устройства должны включать в себя:

• Точная регулировка напряжения

• Алгоритм зарядки CC/CV

• Защита от перенапряжения, перегрузки по току и перегрева

• Стабильный выходной сигнал с низким уровнем пульсаций

Почему важно иметь зарядное устройство для литиевых батарей?

Важность выбора правильного зарядного устройства для литиевых батарей отражается в трех важнейших аспектах: безопасность, срок службы и стабильность работы.

1. Обеспечение безопасности

Литиевые аккумуляторы очень чувствительны к колебаниям зарядного напряжения и тока. Неправильно спроектированное зарядное устройство для литиевых батарей может вызвать:

• Перезарядка

• Чрезмерный ток

• Перегрев

• Вздутие аккумулятора

• Опасность пожара

Квалифицированное зарядное устройство для литиевых батарей включает в себя несколько механизмов защиты, в том числе:

• Защита от перенапряжения (OVP)

• Защита от перегрузки по току (OCP)

• Защита от перегрева (OTP)

• Защита от короткого замыкания (SCP)

Эти встроенные средства защиты служат основной линией защиты от несчастных случаев, связанных с зарядкой.

2. Увеличенный срок службы батареи

Профессиональное зарядное устройство для литиевых батарей использует интеллектуальный профиль зарядки постоянного тока/постоянного напряжения (CC/CV)..

Этот метод зарядки:

• Предотвращает перезарядку и чрезмерную разрядку.

• Снижает рост внутреннего сопротивления

• Оптимизирует точность прекращения заряда

• Значительно увеличивает срок службы цикла зарядки-разрядки.

Использование неоптимизированного зарядного устройства может со временем сократить срок службы батареи на 20–40 %.

3. Стабильная производительность устройства.

Качественные зарядные устройства для литиевых аккумуляторов обеспечивают:

• Стабильное выходное напряжение

• Низкая пульсация и шум

• Точная регулировка напряжения

Это особенно важно для:

• Электромобили (системы электромобилей)

• Промышленные роботы

• Медицинское оборудование

• Системы автоматизации управления

Нестабильность питания может привести к ошибкам управления, помехам сигнала и долгосрочному повреждению компонентов.

Анализ ключевых параметров: технические характеристики определяют производительность

При выборе зарядного устройства для литиевых аккумуляторов обратите пристальное внимание на следующие технические параметры:

1. Диапазон выходного напряжения (В)

Выходное напряжение должно соответствовать номинальному напряжению аккумуляторной батареи. Обычное напряжение литиевого аккумулятора включает в себя:

Распространенные конфигурации литиевых батарей

• Одноэлементная литиевая батарея: номинальное напряжение 3,7 В (зарядное напряжение 4,2 В)

• Литиевый аккумулятор 3S: номинальное напряжение 11,1 В (зарядное напряжение 12,6 В)

• Аккумуляторный блок 10S и выше: обычно номинальное напряжение 36–72 В (диапазон зарядки 37–87 В).

Как определить правильное напряжение

1. Проверьте номинальное напряжение на этикетке аккумулятора.

2. Подтвердите спецификацию напряжения полной зарядки.

3. Убедитесь, что выходное напряжение зарядного устройства точно соответствует.

Некоторые усовершенствованные зарядные устройства для литиевых батарей поддерживают широкий регулируемый диапазон выходной мощности (например, 8–87 В), что улучшает совместимость различных аккумуляторных систем.

⚠ Неправильное соответствие напряжения может привести к перегреву, сокращению срока службы батареи или необратимому повреждению.

2. Выбор выходного тока (А)

Зарядный ток определяет скорость зарядки и уровень нагрузки на аккумулятор.

Общее правило:

Максимальный зарядный ток ≤ Емкость аккумулятора (Ач) × 1C

Пример:

• Аккумулятор 10 Ач → Рекомендуемый зарядный ток ≤ 10 А

• Аккумулятор 20 Ач → Возможна быстрая зарядка током 15–20 А.

Рекомендуемая ежедневная скорость зарядки

• Стандартное использование: 0,5–1 °C.

• Аварийная быстрая зарядка: до 1,5C

Чрезмерное увеличение тока:

• Температура внутренней батареи

• Риск литиевого покрытия

• Долгосрочная деградация мощности

Для оптимального состояния аккумулятора сбалансируйте скорость зарядки и долговечность, а не всегда стремитесь к максимальной силе тока.

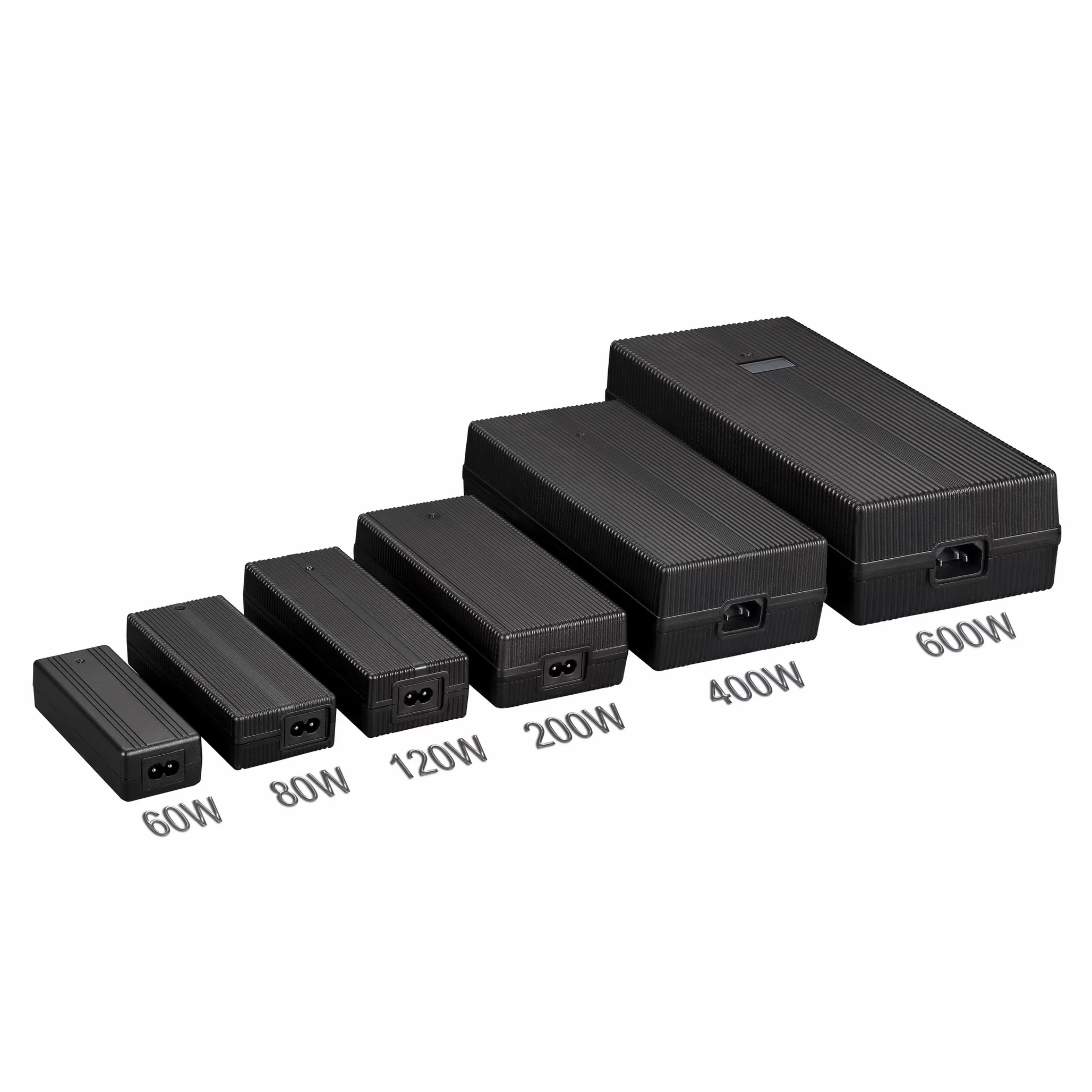

3. Мощность (Вт)

Мощность определяет комбинацию напряжения и тока, которое зарядное устройство может обеспечить одновременно. Формула расчета: Мощность (Вт) = Напряжение (В) × Ток (А). Общие классификации мощности включают:

• Низкая мощность (60–90 Вт): подходит для одноэлементных аккумуляторов или аккумуляторов малой емкости, например, электроинструментов, портативных динамиков.

• Средняя мощность (120–250 Вт): подходит для персональных мобильных устройств, таких как электрические скутеры и самобалансирующиеся транспортные средства.

• Высокая мощность (300–600 Вт): подходит для электрических велосипедов и больших литиевых аккумуляторов.

• Сверхвысокая мощность (800–1200 Вт): обслуживает промышленных роботов, электрические трехколесные велосипеды и тяжелое оборудование.

4. Уровень энергоэффективности

Высокоэффективные зарядные устройства имеют меньшие потери преобразования, выделяют меньше тепла и экономят затраты на электроэнергию. Международно признанные стандарты энергоэффективности включают в себя:

• Уровень VI DOE (Министерство энергетики США)

• ERP Stage 2 (Продукция, связанная с энергетикой Европейского Союза)

• CEC (Калифорнийская энергетическая комиссия)

Выбирайте продукты с показателем эффективности ≥90%. Некоторые зарядные устройства профессионального уровня могут достигать 92–95%.

5. Сертификаты безопасности и механизмы защиты

Основные сертификаты безопасности:

• Международный: UL, ETL (Северная Америка); CE, GS (Европа); PSE (Япония); SAA, RCM (Австралия); КС (Южная Корея)

• Внутренний рынок (Китай): обязательная сертификация CCC, отчет о проверке качества.

Основные функции защиты:

• Защита от перенапряжения (OVP): предотвращает повреждение батареи из-за чрезмерного выходного напряжения.

• Защита от перегрузки по току (OCP): ограничивает аномальные пики тока.

• Защита от перегрева (OTP): автоматически отключает питание при слишком высокой температуре.

• Защита от короткого замыкания (SCP): Немедленно отключает питание при коротком замыкании на выходе.

• Двойной предохранитель (вход и выход): Обеспечивает двойную защиту с помощью предохранителей как на входной, так и на выходной стороне.

6. Способ охлаждения и материал корпуса

• Естественное воздушное конвекционное охлаждение: Пассивное охлаждение через вентиляционные отверстия в корпусе; тихий и очень надежный.

• Принудительное воздушное охлаждение: используется для продуктов сверхвысокой мощности; учитывайте срок службы вентилятора и уровень шума.

•Материал корпуса: Пластиковые корпуса легкие и экономичные. Металлические корпуса (например, из алюминиевого сплава) обеспечивают лучшее рассеивание тепла и подходят для наружного и промышленного применения.

7. Степень защиты (IP)

Для использования на открытом воздухе или во влажной среде учитывайте степень водонепроницаемости и пыленепроницаемости:

• IP67: Полная пыленепроницаемость; защищен от временного погружения в воду (глубина 1 метр на 30 минут). Подходит для наружного светодиодного освещения, зарядки электромобилей и т. д.

• Стандартная защита: подходит только для сухих помещений внутри помещений.

Рекомендации для нескольких сценариев: выбирайте характеристики в зависимости от применения

Сценарий 1: Персональная электромобильность (электрические скутеры, самобалансирующиеся транспортные средства, электронные велосипеды)

• Рекомендуемая мощность: 120–250 Вт.

• Основные требования: портативность, поддержка быстрой зарядки, множественная защита.

•Типичная конфигурация: зарядное устройство 42 В/2 А–3 А, эффективность ≥90 %, с защитой от перезаряда.

• Обоснование: Эти устройства обычно имеют емкость аккумулятора от 5 до 15 Ач. Зарядное устройство мощностью 120–250 Вт позволяет завершить зарядку за 2–4 часа, обеспечивая баланс между скоростью и безопасностью.

Сценарий 2: Промышленные роботы и автоматизированное оборудование

•Рекомендуемая мощность: 300–600 Вт.

• Ключевые требования: долговременная стабильность при полной нагрузке, низкий уровень пульсаций/шума, высокая надежность.

• Типичная конфигурация: зарядное устройство 48 В/10–15 А, эффективность ≥95 %, среднее время безотказной работы (MTBF) ≥30 000 часов.

• Обоснование: промышленные приложения требуют круглосуточной работы. Высокая эффективность и низкий уровень пульсаций гарантируют отсутствие помех в системах управления.

Сценарий 3: Наружное светодиодное освещение и садовое оборудование

• Рекомендуемая мощность: 60–120 Вт (водонепроницаемый корпус со степенью защиты IP67).

• Основные требования: водонепроницаемость и пыленепроницаемость, устойчивость к атмосферным воздействиям, фиксированные кабели.

• Типичная конфигурация: алюминиевый корпус, степень защиты IP67, фиксированные кабели переменного/постоянного тока.

• Обоснование: Наружная среда подвержена дождю и пыли. Водонепроницаемые зарядные устройства предотвращают короткое замыкание и коррозию, продлевая срок службы.

Сценарий 4: Медицинские приборы и точные инструменты

• Рекомендуемая мощность: 60–160 Вт (в зависимости от требований устройства)

• Ключевые требования: низкий уровень электромагнитных помех, сертификация медицинского уровня, стабильный выходной сигнал.

• Типичная конфигурация: зарядное устройство с двумя выходами, независимый источник питания, соответствующий нормам медицинской безопасности.

• Обоснование: Медицинские устройства предъявляют чрезвычайно высокие требования к пульсациям мощности и ЭМС. Двойные независимые выходы обеспечивают резервирование.

Сценарий 5: Большие аккумуляторные батареи и электрические трехколесные велосипеды

• Рекомендуемая мощность: 800–1200 Вт.

• Ключевые требования: высокая выходная мощность, многоканальный параллельный выход, отличное рассеивание тепла.

• Типичная конфигурация: 48 В/50 А или 72 В/20 А, четырехканальный параллельный выход, корпус из алюминиевого сплава.

•Обоснование: аккумуляторные блоки большой емкости (например, >100 Ач) требуют быстрой сильноточной зарядки. Многоканальная параллельная конструкция распределяет тепло, повышая эффективность зарядки.

Сценарий 6: Зарядка транспортных средств (домов на колесах, лодок, мобильных рабочих станций)

• Рекомендуемая мощность: 120–200 Вт (серия DC-DC).

• Основные требования: Широкий диапазон входного напряжения, виброустойчивость, низкое энергопотребление в режиме ожидания.

•Типичная конфигурация: вход 12–30 В постоянного тока, выход 24 В/5 А, металлический корпус.

•Обоснование: Электрические системы автомобиля подвержены значительным колебаниям напряжения. Преобразователи постоянного тока в постоянный ток получают энергию непосредственно от аккумулятора автомобиля, что позволяет избежать потерь инвертора.

Избегайте этих распространенных ошибок при покупке зарядного устройства для литиевых батарей

Выбор неправильного зарядного устройства для литиевых батарей может привести к сокращению срока службы батареи, риску для безопасности и ненужным затратам на замену. Ниже приведены наиболее распространенные ошибки покупателей и способы их избежать.

Ошибка 1: предположение, что более высокая мощность всегда лучше

Многие покупатели считают, что выбор зарядного устройства для литиевых батарей большей мощности гарантирует более быструю зарядку. На самом деле, крупногабаритное зарядное устройство может:

• Подавать чрезмерный ток

• Увеличьте температуру батареи

• Ускорить рост внутреннего сопротивления

• Сократить общий срок службы батареи

Правильный подход

Рассчитайте необходимую мощность зарядного устройства, используя:

Мощность (Вт) = Напряжение аккумулятора (В) × ток зарядки (А)

Выберите зарядное устройство, обеспечивающее запас прочности на 10–20 % выше расчетных требований — не более.

Правильное согласование мощности обеспечивает сбалансированную скорость зарядки и долговечность аккумулятора.

Ловушка 2: Сосредоточьтесь только на цене, игнорируя сертификаты

Недорогие зарядные устройства без надлежащей сертификации могут отсутствовать:

• Изоляционная защита

• Защита от перегрузки по току

• Особенности теплового отключения

• Стабильное регулирование напряжения

Несертифицированные зарядные устройства для литиевых батарей представляют значительную угрозу безопасности.

Правильный подход

Всегда проверяйте международные сертификаты безопасности, такие как:

• UL/ETL (Северная Америка)

• CE/GS (Европа)

• CCC (Китай)

• КС/ПСЭ/САА

Запросите официальные отчеты об испытаниях при оптовых закупках или для OEM-проектов.

Соблюдение сертификации обеспечивает легальный доступ на рынок и безопасность продукции.

Ошибка 3. Упущение из виду совместимости разъемов и качества кабеля

Несоответствие разъемов — одна из наиболее упускаемых из виду проблем.

Общие типы разъемов включают в себя:

• Пробки ствола постоянного тока (различные диаметры)

• ХТ60/ХТ90

• Разъемы Андерсона

• Пользовательские промышленные интерфейсы

Использование несовместимых разъемов может привести к нестабильному контакту и перегреву.

Кроме того, тонкие кабели вызывают чрезмерное падение напряжения и снижение эффективности зарядки.

Правильный подход

• Подтвердите точную спецификацию разъема

• Для стандартных приложений используйте кабель минимум 18AWG.

• Для сильноточных моделей выбирайте проводку большего сечения.

Качественная кабельная разводка обеспечивает стабильную передачу тока и сводит к минимуму выделение тепла.

Ошибка 4: Предполагается, что одно зарядное устройство подходит для всех литиевых батарей по химическому составу

Различные химические составы лития требуют разных зарядных напряжений и логики завершения.

Примеры:

• ЛиФеПО4

• НКМ / НКА

• LTO (титанат лития)

Использование несовместимого зарядного устройства может:

• Причина неполной зарядки

• Перезарядить аккумулятор

• Повреждение ячеек аккумулятора

Правильный подход

Всегда подтверждайте:

• Тип химического состава батареи

• Номинальное напряжение

• Напряжение полной зарядки

Затем выберите зарядное устройство для литиевой батареи, специально предназначенное для этого химического режима.

Ошибка 5: постоянное использование режима быстрой зарядки

Быстрая зарядка повышает удобство, а также увеличивает:

• Внутренняя температура

• Риск литиевого покрытия

• Долгосрочная деградация мощности

Рекомендуемая стратегия

Для ежедневного использования используйте стандартную зарядку 0,5–1C.
Зарезервируйте зарядку с высокой скоростью (1,5C или выше) только для экстренных ситуаций.

Очень важно найти баланс между эффективностью и долговечностью.

Схема выбора зарядного устройства для литиевых батарей Rational

Чтобы принять технически обоснованное решение о покупке, следуйте этому структурированному подходу.

Шаг 1. Определите характеристики батареи

Запись с этикетки батареи:

• Номинальное напряжение (В)

• Емкость (Ач)

• Тип химии

Рассчитаем необходимую мощность зарядного устройства:

Напряжение × Емкость × Скорость заряда (рекомендуется 0,5–1C)

Это обеспечивает правильное согласование напряжения и ограничение тока.

Шаг 2. Оцените среду использования

Для разных приложений требуются разные конструкции зарядного устройства.

Экологическая пригодность напрямую влияет на надежность.

Шаг 3. Проверка сертификатов и механизмов защиты

Отдавайте приоритет зарядным устройствам для литиевых батарей:

• Двойная сертификация UL + CE + CCC

• Соответствие эффективности уровня VI DOE или ERP

• Защита OVP/OCP/OTP/SCP

• Конструкция с двойным предохранителем

Сертифицированная защита снижает эксплуатационные риски и ответственность.

Шаг 4. Оценка возможностей производителя и послепродажной поддержки

Для дистрибьюторов, OEM-покупателей или корпоративных закупок:

Выбирайте поставщиков с:

• Сертификация системы качества ISO9001

• 3-летняя гарантийная поддержка

• 4-часовой тест на старение при полной нагрузке

• Среднее время безотказной работы ≥30 000 часов

• Возможность инженерной настройки

Стабильная послепродажная поддержка обеспечивает долгосрочное сотрудничество и снижение затрат на обслуживание.

Шаг 5. Примеры проверенных приложений

Перед оптовой закупкой:

• Просмотрите похожие конфигурации проекта

• Проконсультируйтесь с производителями устройств, чтобы узнать рекомендуемые характеристики зарядного устройства.

• Анализируйте отзывы об использовании полей

Проверка в реальных условиях снижает риск выбора.

Рекомендации по профессиональному зарядному устройству для литиевых батарей

Для промышленных пользователей, OEM-брендов и крупных покупателей возможности поставщиков становятся критически важными.

При оценке производителя зарядного устройства для литиевых батарей обратите внимание на следующее:

Техническое покрытие

• Полный диапазон мощности: 24–1200 Вт.

• Широкий выходное напряжение: 8–87 В.

• Пользовательские профили зарядки в зависимости от конструкции аккумуляторной батареи

Система сертификации

Продукты, соответствующие:

UL, ETL, FCC, GS, CE, CB, KC, PSE, SAA, CCC, UKCA

Обеспечивает плавный выход на мировые рынки.

Стандарты контроля качества

• 4-часовые испытания на старение при полной нагрузке

• Среднее время безотказной работы ≥30 000 часов

• Строгий входной контроль компонентов

• Многоэтапное производственное тестирование

Скорость инженерного реагирования

Опытная инженерная команда, способная:

• Быстрое прототипирование

• 10-дневный цикл разработки

• Индивидуальные решения для корпусов и разъемов

Быстрое техническое реагирование имеет важное значение для отраслей, ориентированных на проекты.

Заключительная рекомендация

Выбор зарядного устройства для литиевых батарей – это баланс между:

• Безопасность

• Эффективность зарядки

• Срок службы батареи

• Контроль затрат

Избегайте слепой погони за самой низкой ценой или максимальной мощностью.

Вместо:

✔ Подтвердите параметры аккумулятора
✔ Точно сопоставьте характеристики зарядного устройства
✔ Проверьте сертификаты
✔ Расставьте приоритеты механизмов защиты
✔ Выбирайте надежных производителей

Для профессиональных пользователей и проектов оптовых закупок партнерство с сертифицированным производителем зарядных устройств для литиевых батарей, который предлагает возможности индивидуальной настройки и соответствие глобальным стандартам, является наиболее надежным путем к долгосрочной стабильности работы.

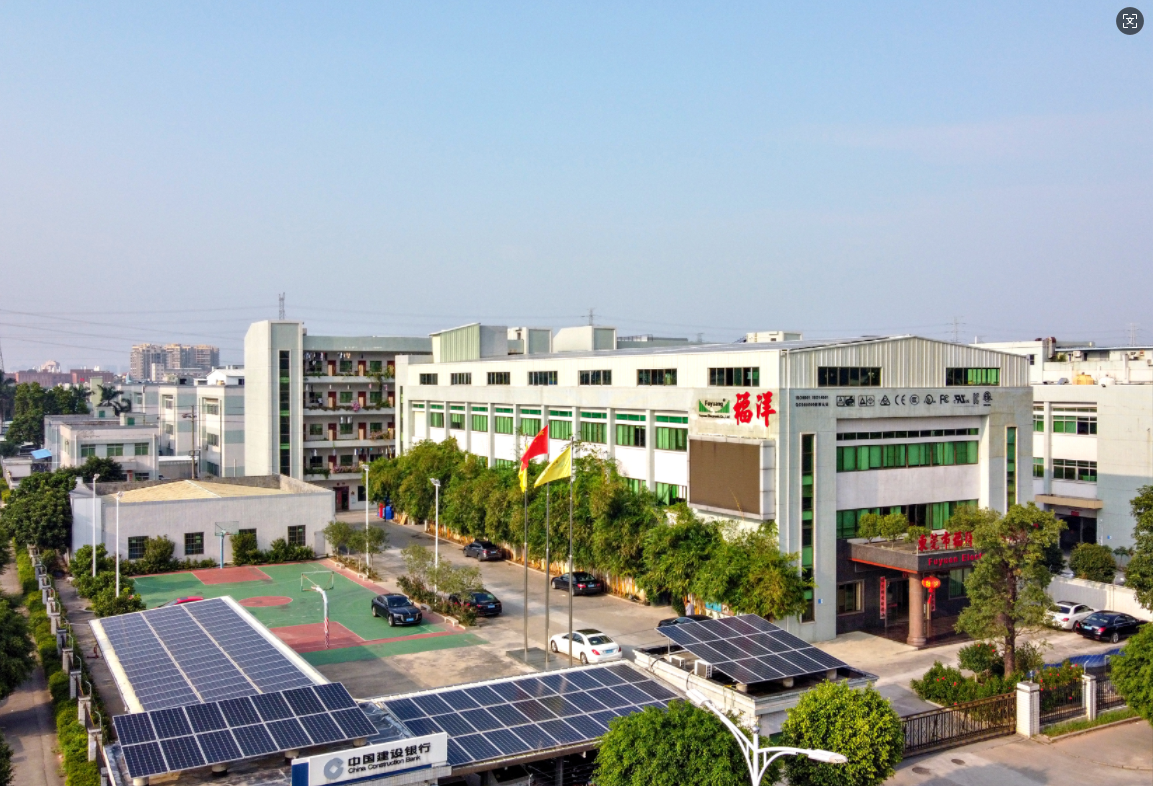

В качестве примера возьмем Dongguan Fuyuan Electronics Co., Ltd. (FUYUAN): Основанная в 2005 году, компания специализируется на исследованиях, разработках и производстве зарядных устройств и адаптеров питания. Компания разработала более 2000 моделей продуктов, обслуживая ведущие предприятия в таких отраслях, как SUNWODA, LG, Tenda и CSIC. Линейка продуктов компании варьируется от портативных зарядных устройств мощностью 60 Вт до блоков питания промышленного класса мощностью 1200 Вт. Примечательно, что серия Slim мощностью 120 Вт имеет длинную и узкую конструкцию для ограниченного пространства, а серия IP67 мощностью 1200 Вт поддерживает сверхвысокий выходной ток до 50 А, обеспечивая целевые решения для различных сценариев.
