Как работают зарядные устройства для аккумуляторов электрических роботов: полное руководство по безопасной и умной зарядке

Вы когда-нибудь задумывались, как ваш электрический робот узнает, когда прекратить зарядку, или как он вообще заряжается? Будь то робот-пылесос, газонокосилка или очиститель бассейна, основная его функциональность зависит от надежного и эффективного зарядного устройства для электрического робота . Понимание того, как работают эти зарядные устройства, поможет вам защитить батарею вашего устройства, продлить срок ее службы и избежать неприятных проблем с зарядкой.

По мере того, как электрические роботы становятся все более умными и распространенными в наших домах и на рабочих местах, растут и их потребности в электроэнергии. Хорошо спроектированное зарядное устройство для электрического робота делает больше, чем просто заряжает батарею — оно взаимодействует с вашим роботом, управляет теплом, обеспечивает безопасность и адаптируется к различным типам батарей. Но когда что-то идет не так, часто трудно определить, связана ли проблема с роботом или зарядным устройством.

В этом подробном руководстве мы рассмотрим, как работают зарядные устройства для электрических роботов, различные доступные типы, что на самом деле означает интеллектуальная зарядка и как выбрать подходящее зарядное устройство для ваших нужд. Мы также рассмотрим распространенные проблемы, советы по безопасности и методы обслуживания, чтобы ваш робот работал бесперебойно.

Что такое зарядное устройство для аккумуляторов электрического робота?

Зарядное устройство для электрического робота — это устройство, которое преобразует переменный ток из сетевой розетки в постоянный ток более низкого напряжения, подходящий для зарядки аккумуляторов робота. Эти зарядные устройства специально разработаны с учетом напряжения, тока и химического состава аккумулятора внутри вашего робота.

Типы зарядных устройств для аккумуляторов электрических роботов:

• Стандартные зарядные устройства – используются для простых устройств; подключен вручную.

• Док-станции . Позвольте вашему роботу автоматически возвращаться и перезаряжаться.

• Быстрые зарядные устройства — обеспечивают более высокие токи для более быстрых циклов зарядки.

• Интеллектуальные зарядные устройства — включают микроконтроллеры, которые взаимодействуют с аккумулятором.

Основные компоненты зарядного устройства для аккумуляторов электрического робота

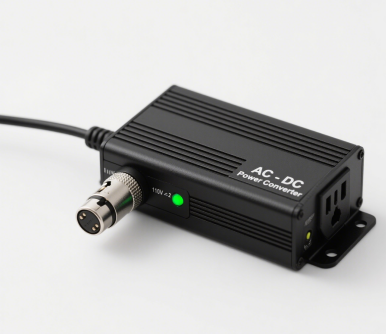

1. Преобразователь переменного тока в постоянный.

Это основа зарядного устройства. Он принимает переменный ток высокого напряжения (110–240 В переменного тока) из сетевой розетки и преобразует его в выходной постоянный ток (DC) с соответствующим уровнем напряжения (например, 14,6 В или 25,2 В), подходящим для аккумулятора робота. Этот шаг важен, поскольку батареи роботов могут принимать только постоянный ток.

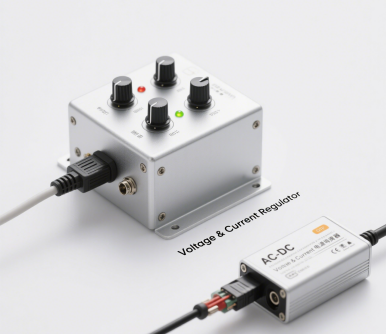

2. Регулятор напряжения и тока

После преобразования тока его необходимо тщательно контролировать. Регулятор напряжения и тока обеспечивает стабильную и последовательную подачу мощности. Это предотвращает такие проблемы, как скачки напряжения, перенапряжение или чрезмерный ток, которые могут повредить аккумулятор или сократить срок его службы.

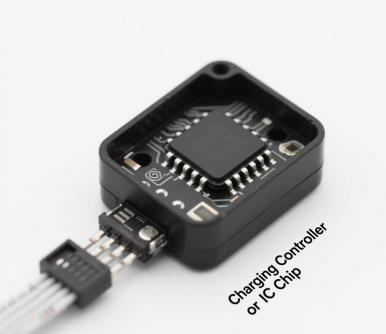

3. Контроллер зарядки или микросхема

Интеллектуальное сердце зарядного устройства. Эта интегральная схема (ИС) или микроконтроллер управляет всем циклом зарядки. Он переключается между двумя ключевыми режимами:

• Постоянный ток (CC): для быстрой начальной зарядки.

• Постоянное напряжение (CV): для безопасного пополнения заряда.

Он также контролирует температуру батареи, уровни напряжения и емкость в режиме реального времени.

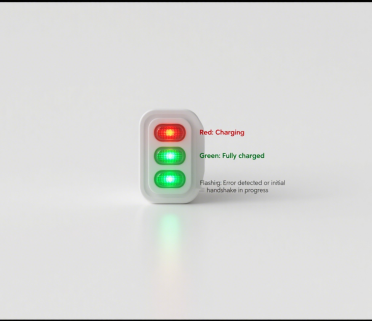

4. Светодиодные индикаторы

Большинство зарядных устройств для электрических роботов оснащены светодиодными индикаторами, которые визуально сообщают о состоянии зарядного устройства:

• Красный: зарядка

• Зеленый: полностью заряжен.

• Мигает: обнаружена ошибка или выполняется первоначальное установление связи.

Эти индикаторы помогают пользователям быстро понять, что происходит, без необходимости сложной диагностики.

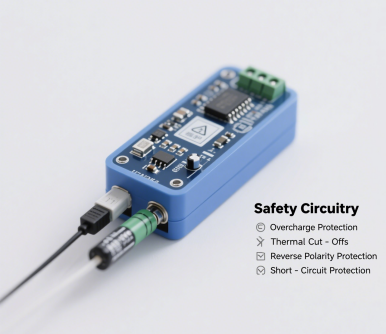

5. Схема безопасности

В зарядное устройство встроены компоненты безопасности, которые защищают как робота, так и пользователя. Они могут включать в себя:

• Защита от перезаряда: предотвращает заряд аккумулятора сверх установленного предела.

• Термоотключение: прекращает зарядку при обнаружении перегрева.

• Защита от обратной полярности: предотвращает повреждение из-за неправильного подключения.

• Защита от короткого замыкания: автоматически отключается при обнаружении короткого замыкания.

Вместе эти элементы обеспечивают безопасную и эффективную зарядку каждый раз.

Как работает зарядка: шаг за шагом

1. Подключение и подтверждение связи
   После подключения зарядное устройство определяет тип и емкость аккумулятора.

2. Фаза постоянного тока (CC).
   Зарядное устройство обеспечивает постоянный ток для быстрой зарядки аккумулятора примерно до 80%.

3. Фаза постоянного напряжения (CV)
   Зарядное устройство поддерживает постоянное напряжение при падении тока. Это защищает батарею.

4. Полная зарядка и автоматическое отключение
   После завершения зарядки зарядное устройство отключается или переходит в режим подзарядки.

Технология умной зарядки

Современные зарядные устройства для электрических роботов часто оснащены системами управления батареями (BMS) , которые обеспечивают:

• Мониторинг температуры в режиме реального времени

• Защита от переразряда

• Адаптивная зарядка в зависимости от состояния аккумулятора

• Диагностика ошибок с помощью светодиодных индикаторов

Умные зарядные устройства могут значительно продлить срок службы аккумулятора за счет оптимизации кривой зарядки.

Совместимость и напряжение имеют значение

Почему согласование напряжения имеет решающее значение

Использование зарядного устройства с неправильным напряжением или силой тока может:

• Повредить батарею

• Причина перегрева

• Запуск встроенных механизмов защиты

Перед подключением всегда проверяйте характеристики аккумулятора вашего робота и мощность зарядного устройства.

Химическая совместимость батарей

Разные роботы используют разные типы батарей:

• Литий-ионный аккумулятор – распространен в пылесосах и умных газонокосилках.

• NiMH – встречается в старых моделях.

• LiFePO4 – безопаснее и долговечнее, часто используется в уличных роботах.
  Зарядные устройства должны точно соответствовать химическому составу аккумулятора.

Распространенные проблемы с зарядными устройствами для аккумуляторов электрических роботов

Проблема 1: зарядное устройство не включается

• Проверьте розетку и кабель

• Ищите потертые провода или запах горелого.

• Попробуйте другое заведомо исправное зарядное устройство.

Проблема 2: робот не заряжается

• Очистите контакты и порты

• Переустановите аккумулятор, если он съемный.

• Проверьте с другим зарядным устройством, чтобы выявить проблему.

Проблема 3: светодиод мигает или не горит

• Коды ошибок см. в руководстве по зарядному устройству.

• Может указывать на перегрев, короткое замыкание или несоответствие

Проблема 4: зарядное устройство нагревается

• Теплое – это нормально, горячее – нет.

• Отключите и дайте ему остыть

• Может потребоваться замена, если соответствует

Советы по обслуживанию зарядного устройства вашего электрического робота

• Содержите клеммы в чистоте и сухости

• Избегайте влажной или влажной среды

• Хранить в прохладном, затененном месте

• Используйте сетевой фильтр для защиты от грозы или колебаний напряжения.

• Не скручивайте шнуры туго — это может повредить внутреннюю проводку.

Когда следует заменить зарядное устройство для аккумулятора электрического робота

Признаки, что пора:

• Нет мощности или выхода

• Треснувший корпус

• Необычный шум или запах гари

• Зарядка занимает намного больше времени, чем обычно

• Ваш робот не распознает зарядное устройство

Как выбрать правильную замену:

• Точно сопоставьте напряжение (В) и ток (А)

• Выбирайте сертифицированное зарядное устройство

• Ищите сертификаты безопасности UL/CE.

• При использовании на открытом воздухе выберите водостойкую модель.

Часто задаваемые вопросы (FAQ)

Вопрос: Могу ли я использовать зарядное устройство для телефона для своего робота, если оно подходит?

О: Нет. Даже если вилка подходит, напряжение и ток, скорее всего, несовместимы.

Вопрос: Можно ли оставить робота на зарядном устройстве на ночь?
О: Да, если зарядное устройство оснащено функцией автоматического отключения. В противном случае это может привести к завышению цены.

Вопрос: Что произойдет, если я использую неправильное зарядное устройство?
О: В лучшем случае робот не будет заряжаться. В худшем случае вы рискуете повредить аккумулятор или возгореться.

Вопрос: Почему мое зарядное устройство нагревается?
О: Слегка нагревающиеся зарядные устройства — это нормально, но слишком высокая температура означает проблему.

Заключение

Понимание того, как работает зарядное устройство для аккумуляторов электрического робота, необходимо для обеспечения эффективной и безопасной работы ваших интеллектуальных устройств. От внутренних компонентов до цикла зарядки и интеллектуальных технологий — каждая деталь имеет значение для включения вашего робота-помощника. Выбирая правильное зарядное устройство, избегая ошибок и выполняя базовое техническое обслуживание, вы не только защитите свои инвестиции, но и будете уверены, что у вашего робота всегда будет достаточно энергии для максимальной производительности.

Если вы устраняете неполадки, покупаете новое зарядное устройство или просто интересуетесь, как все это работает, — это руководство поможет вам.
